CANOLTA 400D Mk II

Umbau einer Canon EOS 400D auf Minolta SR-Bajonett



Leider wartet die Minolta Manualfokus-Sammlerschar bisher vergebens auf einen brauchbaren "digitalen Sensorhalter" für ihre hochwertigen Minolta SR-, MC- und MD-Objektive. Inzwischen kursieren diverse Umbauanleitungen im Internet, von denen einige eine mehr oder weniger radikale und oftmals irreversible Modifikation der Objektive erfordern. Eleganter und bei einem fast kompletten Minolta-Objektivpark sicherlich sinnvoller ist der Umbau einer "Spenderkamera" auf das Minolta SR-Bajonett.Hierfür gibt es seit einiger Zeit Umbausätze von Mauro Placido (EOS-MD Flange, http://digitalrokkor.altervista.org/techdetails.html), mit deren Hilfe Canon EOS DSLR diverser Baureihen zur Verwendung der Minolta-Objektive aufgewertet werden können. ;-)

Diesem im Wesentlichen aus einem speziell angefertigtem Flansch samt Federring bestehenden Umbausatz kann zunächst eine sehr gute Qualität und Maßhaltigkeit bescheinigt werden. Der Umbau ist auch Dank der auf der oben verlinkten Website guten Umbauanleitung kein großes Problem. Je nach "Körperspender" bedarf es zwar auch Modifikationen am Kameragehäuse, die sogar bis zum Kürzen des Schwingspiegels reichen können, aber wer sich mit dem Cropfaktor von APS-C Digitalkameras abfinden mag, kommt meist mit wenig bis gar keinen tiefen Eingriffen aus.

Im hier vorgestellten Fall sollte es aufgrund des guten Kompromisses zwischen Bildqualität / Auflösung, Umbauaufwand und auch finanziellem Aufwand eine Canon EOS 400D werden, die neben ihrem Bajonettanschluß auch die gesamte Objektiv-Kontaktleiste opfern mußte um genügend Platz für den Blendenstift der Minolta Objektive zu schaffen. Da aufgrund des vergleichsweise geringen Wertes der Kamera guten Gewissens auf eine Reversibilität des Umbaus verzichtet werden konnte, erfolgte der Ausbau des Kontaktblocks auch durch Zerschneiden des Flexkabels samt Isolieren sämtlicher nun offen liegender Kontakte. (Da das Flexkabel von der Vorderseite der Kamera bis zur Rückseite führt, hätte ein zerstörungsfreier Ausbau desselbigen fast ein komplettes Zerlegen der 400D erfordert.)

Der Einbau des neuen EOS-MD Flange von Mauro Placido war nun überhaupt kein Problem - erste Testfotos waren so möglich. Allerdings befriedigte das kleine Sucherbild mit dem sehr irritierenden und vor allem nun funktionslosen AF-Markierungen nicht wirklich - und es zeigte sich, daß eine Objektiv-Verriegelung dringend benötigt wurde: Sowohl beim Betätigen des Fokusringes als auch beim Ändern der Blende am Objektiv war der Federring des neuen Bajonettanschlusses überfordert - im schlimmsten Fall konnte so das Objektiv unabsichtlich "abgeschraubt" werden!

Dem Problem Nummer 1, dem zum Scharfstellen suboptimalen Sucherbild, wurde durch eine spezielle Mattscheibe mit Schnittbild-Indikator (eBay-Angebot einen chinesischen Herstellers) zu Leibe gerückt. Nach geraumer Wartezeit lag die Sendung aus Hong Kong im Briefkasten. Ein Auspacken offenbarte neben der Mattscheibe auch eine labile Plasik-Pinzette, ein "Latex-Finger-Verhüterli" und eine hünsch anzuschauende, aber leider chinesische Einbauanleitung. Letztere findet sich aber auch auf Englisch im Internet, wobei diese sogar besser illustriert sind. Der Tausch der Mattscheibe war letztlich überhaupt kein Problem, nur statt der wenig Vertrauen erweckenden Plastik-Pinzette wurde eine Stahl-Präzisionspinzette verwendet, mit der sich die seitlichen Nase der Mattscheibe fest greifen ließ. Eine Beschädigung der hochempfindlichen Mattscheibenoberfläche wurde so auch vermieden. Noch ein kleiner Hinweis: Beim Tausch ist darauf zu achten, daß alle dünnen Distanz-Scheiben (Shims) nachher wieder am richtigen Platze sind, sonst stimmt die Lage der Mattscheibe nicht mehr, was zwangsläufig Fokusfehler zur Folge hat!

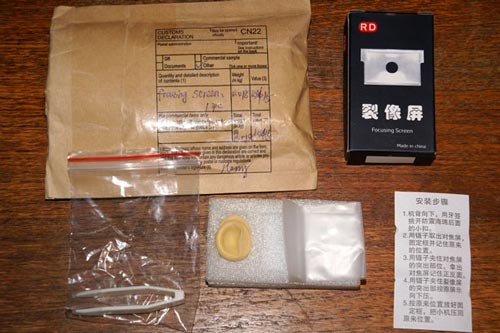

Inhalt der Mattscheiben-Sendung, in der Plastiktüte etwas rechts der Mitte die Schnittbildindikator-Mattscheibe.
Man beachte die "reich illustrierte" Einbauanleitung rechts unten...

Problem Nummer 2 war die fehlende Objektivverriegelung. Nach einer kleinen Werkstatt-Klausur ist nun der EOS-MD Flange um einen aus Messing geschmiedeten Fanghaken ergänzt. Eine zunächst angedachte Haltefeder hat sich als unnötig erwiesen, voausgesetzt die Spannung der Halteniete des Hakens am EOS-MD Flange sorgt für einen strammen Halt des Hakens.

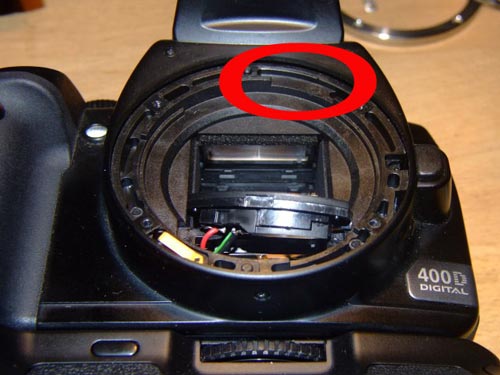

An der markierten Stelle fand sich genügend Platz für einen tieferen Eingriff.
Unten ist der Kontaktblock schon gelöst, aber noch nicht demontiert.

Allerdings erforderte der zur Betätigung seitlich am Bajonettring vorbeireichende Fanghaken einen etwas tiefer greifenden Eingriff in das Kameragehäuse der EOS 400D: Um Platz zu schaffen mußte des Plastikgehäuse neben dem Bajonettanschluß um mehrere Millimeter aufgefräst werden. Hierbei ist darauf zu achten, daß dem Blitz-Taster noch genügend Überlebensraum bleibt! Nach dem Fräsen (unter Absaugung der Späne!) wurden die Ausschnitte noch mit schwarzem Klebeband ausgekleidet um während der Benutzung einen übergroßen Staubeintrag in das Kameragehäuse zu vermeiden.

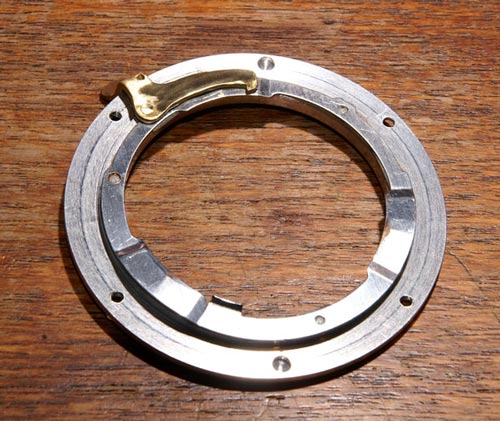

MD-EOS Flange mit Objektiv-Fanghaken.

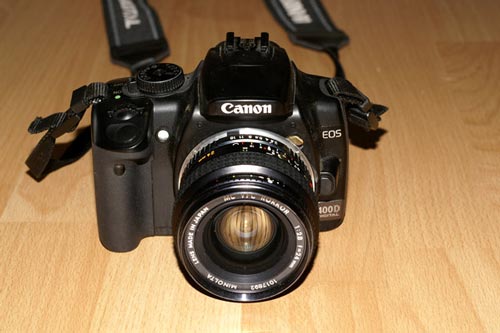

Mit ein wenig Bastelarbeit ist so nicht nur eine der vielen für Minolta Objektive umgebauten Canon 400D (im Forumsjargon CANOLTA 400D) entstanden, sondern durch die Modifikation mit einem Objektivfanghaken die CANOLTA 400D MkII. Die Objektiv-Verriegelung erfolgt zwar manuell, das ist aber bei keinem der bisher montierten Objektive ein Problem, ganz im Gegenteil: Die Konstruktion hat sich als praktisch, stabil und zuverlässig erwiesen. Und diese Kamera befindet sich nun seit Oktober 2010 in der "Dauererprobung" als digitales Zweitgehäuse in meinem analogen Fotokoffer - bisher zu meiner vollsten Zufriedenheit!

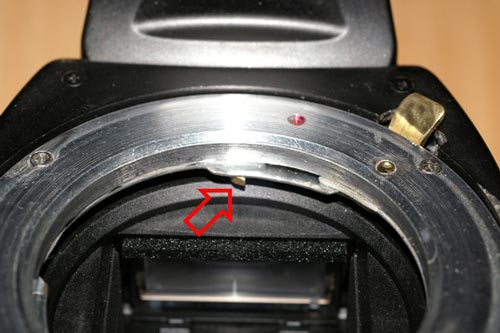

Der Objektiv-Fanghaken im Gehäuse der 400D dient zum Verriegeln der Minolta-Objektive.
Rechts oben am Bajonettanschluß ist die Betätigung des Fanghakens zu sehen.



Erfahrungsberichte und Diskussionen zum Thema finden sich u.a. im Minolta-Forum: http://www.mi-fo.de/forum/index.php?showtopic=21503&view=findpost&p=267713

PS: Ich möchte ausdrücklich dazu ermuntern, diesem Beispiel zu folgen um so Canon DSLRs einer sinnvollen Nutzung zuzuführen (*grins*), aber ich lehne jegliche Haftung für etwaige Fehlschläge aller Art beim Umbau kategorisch ab!
